Shure ANX4 Scalable Wireless Receiver

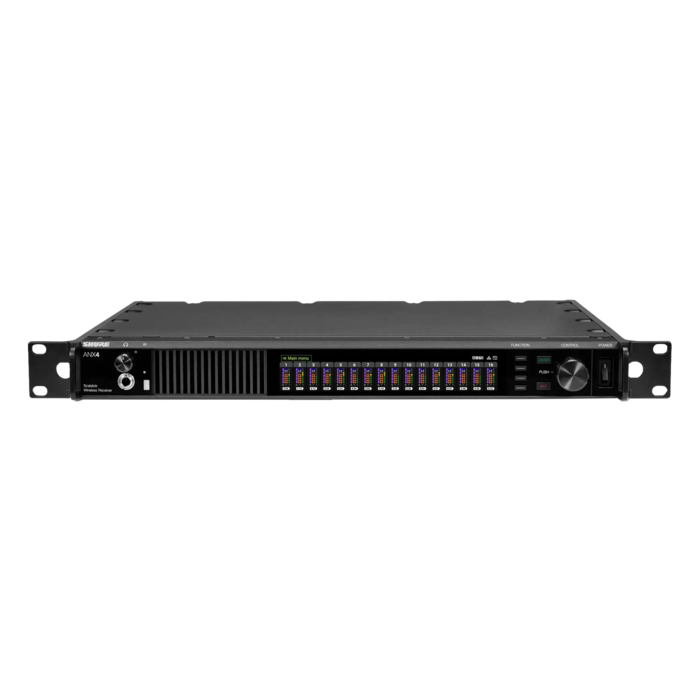

Der Shure ANX4 Scalable Wireless Receiver ist eine besonders flexible Lösung für professionelle Audio-Umgebungen mit hohen Kanalzahlen – etwa in Broadcast, Touring oder Festinstallationen. Der 1HE-Rackempfänger kann wahlweise im Axient Digital- oder ULX-D-Übertragungsmodus betrieben werden und ermöglicht damit den Wechsel zwischen Shures zwei Top-Funkplattformen, je nachdem wie sich die Anforderungen einer Produktion verändern. Der ANX4 wird ohne aktivierte Kanäle ausgeliefert: Stattdessen lassen sich über das eigene ShureCloud-Konto dauerhafte Channel-Lizenzen (perpetual) in Einzel- oder 4-Kanal-Schritten erwerben und aktivieren. So kann das System exakt nach Bedarf skaliert werden.

Für eine vereinfachte Systemintegration bietet der Empfänger einen großen Tuning-Bereich von 174 MHz bis 2 GHz sowie vier koaxiale RF-Eingänge, wodurch sich auch komplexe Antennen-Setups effizient umsetzen lassen. Auf der Audio- und Netzwerkseite stehen Dante/AES67-Ausgänge sowie vier Ethernet-Ports zur Verfügung, die Redundanz und zuverlässige Steuerung ermöglichen – unter anderem über Shure Wireless Workbench. Trotz kompakter Bauweise unterstützt das Gerät alle nativen Funktionen von Axient Digital und ULX-D, einschließlich AES-256-Verschlüsselung für eine sichere Audioübertragung.

Allgemein

• Empfängertyp: skalierbarer Funkempfänger
• Unterstützte Systeme: Axient Digital oder ULX-D (jeweils nur ein Modus)
• Kanalaktivierung: Ein- und Vierkanallizenzen (separat erhältlich)

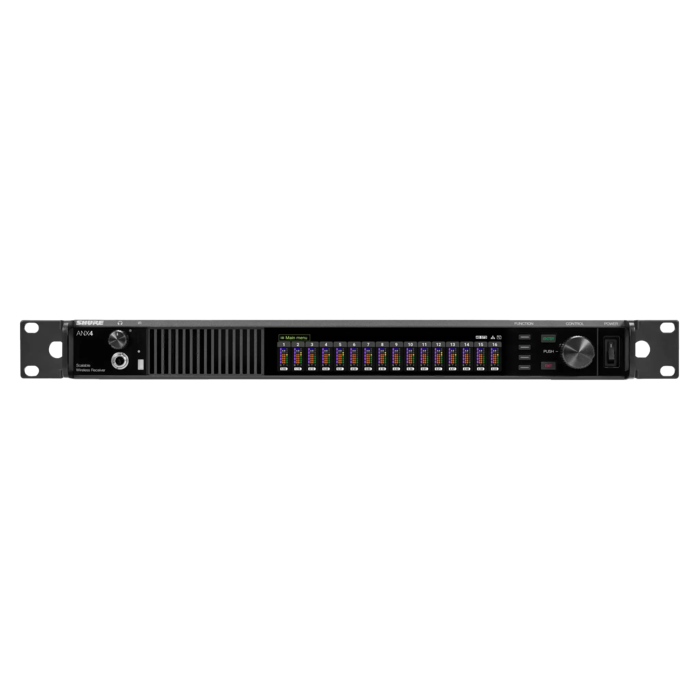

• Frontdisplay: 6,6-Zoll-Farbdisplay
• Überwachung: ¼-Zoll-Kopfhöreranschluss an der Vorderseite, Dante Browse

HF

• Trägerfrequenzbereich: 174–2000 MHz
• Reichweite: bis zu 100 m (330 ft)
• Abstimmschritte: 25 kHz (variiert je nach Region)
• Verstärkungsregelung: –18 bis +42 dB in 1-dB-Schritten (+ Stummschaltung)
• HF-Empfindlichkeit: ULX-D –95 dBm (10–5 BER); Axient –93,5 dBm (10–5 BER)
• Störunterdrückung: >80 dB typisch
• Spiegelunterdrückung: >90 dB typisch

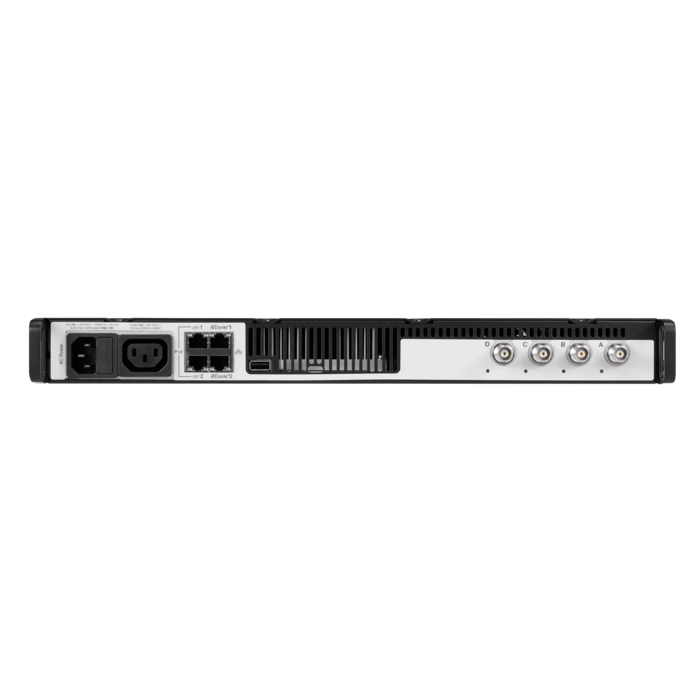

HF-Eingänge

• Anschlüsse: BNC
• Impedanz: 50 Ω
• Konfiguration: unsymmetrisch, passiv
• Vorspannung: 12–13,5 V DC, max. 150 mA pro Antenne (ein/aus)

Audio

• Latenz: ULX-D <2,9 ms (Standard), <3,2 ms (HD); Axient <2,1 ms (Standard), <3,0 ms (HD)
• Frequenzgang: 20 Hz–20 kHz (±1 dB)
• Dynamikbereich: 124 dB A-bewertet (Systemverstärkung bei +12 dB)
• THD: <0,1 % (–6 dBFS, 1 kHz, Systemverstärkung bei +12 dB)
• Audio-Polarität: Überdruck erzeugt positive Spannung an XLR-Pin 2 und ¼-Zoll-Spitze

Vernetzung

• Ethernet: 4 Ports
• Netzwerkschnittstelle: 10/100 Mbit/s, 1 Gbit/s, Dante-Digitalaudio
• Adressierung: DHCP oder manuelle IP
• Maximale Kabellänge: 100 m (330 ft)

Stromversorgung

• Wechselstrom: 100–240 V AC, 50–60 Hz, max. 1,4 A
• Gleichstrom: 11,3–16 V DC, max. 10 A (DC-Modul-Version)
• Sicherung: T5A
• Wärmeabgabe: max. 61,3 W (209,3 BTU/h), 49,2 W im Leerlauf (167,9 BTU/h)

Physikalische Eigenschaften

• Formfaktor: 1 HE
• Abmessungen: 44 x 482 x 286 mm (1,7” x 19,0” x 11,3”)
• Gewicht: 3,9 kg (8,6 lb)
• Gehäuse: Stahl, stranggepresstes Aluminium (Gehäuseoberseite: Aluminium)

Umgebung

• Betriebstemperatur: –18 °C bis 50 °C
• Lagertemperatur: –29 °C bis 74 °C
